您好,欢迎来到青岛古道化学材料有限公司官网!
13658693491,15653280627,13256879137(微信同号) 手机访问 |   加入收藏
您的位置:首页>新闻资讯新闻资讯

无机硅酸钾涂料生产过程的难点及应用范围

时间:2019-10-12 作者:古道化学  点击: 752 次

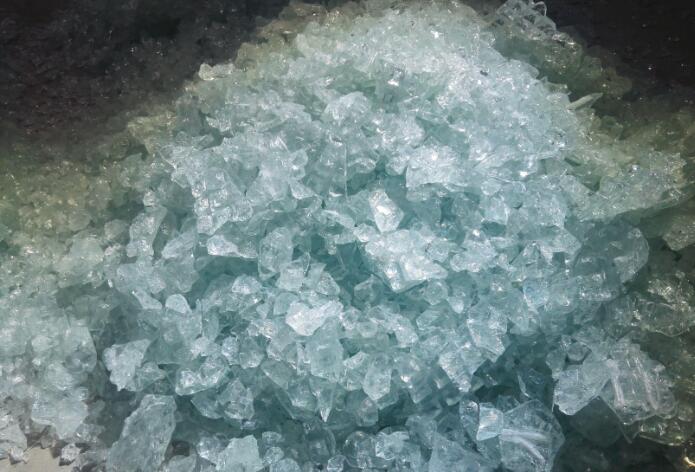

       下面介绍一下无机涂料硅酸钾的生产难点
        1.颜填料的游离多价态金属离子会对硅酸盐体系造成一定的影响,所以在硅酸盐涂料中对颜填料组成的选择上至关重要。最终pH在10.0-10.5为比较理想的状态,故所有用于该pH条件下的原材料都应满足在这样高pH条件下的碱稳定性及不必要的皂化反应。
      2.涂料助剂应选用分散效果稳定的阴离子分散剂,增稠剂应选用粘度适当的羟乙基纤维素或羟丙基甲基纤维素。
      3.硅酸钾在酸性介质中会出现凝胶现象,所以在生产过程中尽量保持碱性。在生产涂料加入硅酸钾时应注意少量多次加入,依次加入
量过大容易形成破乳。
      4.单使用硅溶胶固含量低,干燥收缩大导致涂膜干裂,应复合一定的合成树脂乳液。
      无机涂料硅酸钾的应用范围介绍:保护涂层(防止“起霜”即盐表面结晶)。催化剂。黏合剂。制造玻璃、陶瓷中用作去垢剂。磷光体胶粘于显像管上,涂电焊棒外面,可以克服溅散。用做还原染料、防火剂、电焊条粘合剂及无机涂料粘结剂,还可用于建材、肥皂、医药、耐火材料的生产等。
       离子表面的电位随介质的PH值发生变化:
       PH>7,OH-的作用,SiO2的胶体粒子表面全部带负电,胶体因静电排斥而稳定PH<3,质子的加入,SiO2胶体粒子表面全部带正电,胶体因静电排斥而稳定。3<PH<7时,SiO2胶体粒子表面既有正电,也有负电,易凝聚而破坏。氧化钠过多(PH=11),硅溶胶转变为模数≥5的水不溶性硅酸钠而发生凝胶。应当设法将涂料体系的PH值控制在8.5-10.0的范围内以保持涂料的稳定性
      涂料体系的PH值方法,用最常见的氨水进行调整,用涂料助剂或材料调整.
无机涂料

—— 古道化学 Goodow Chemical ——

青岛古道化学材料有限公司为中小涂料企业提供整套创造价值的服务
全国服务热线:
推荐阅读
网站首页 —— 公司简介 —— 产品展示 —— 新闻资讯 —— 涂料配方 —— 人才招聘 —— 联系我们
